萝莉社在线免费观看加熱設備複合調質處理彎力學性能。

本文介紹了X80級直徑為1219mm，壁厚為22mm萝莉社在线免费观看加熱彎管的直管段、過渡區、強度和韌性變化規律。

測試彎管的材料和條件。

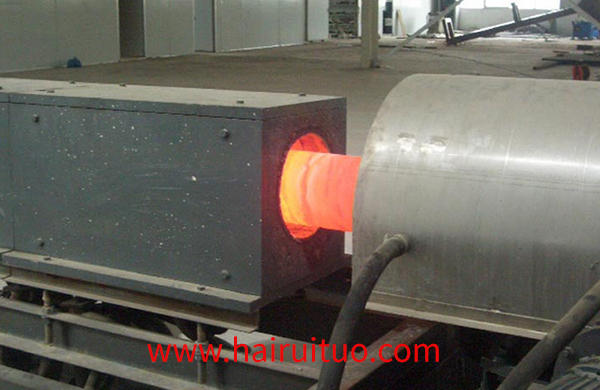

萝莉社在线免费观看加熱設備彎管的母材和焊縫的化學成分。彎管直徑1219毫米，壁厚22毫米，彎曲半徑6D，采用萝莉社在线免费观看加熱技術熱煨彎曲。熱彎時加熱溫度為950~1000℃，擠壓推進速度為25~30mm.min-]，彎曲後用噴水冷卻。彎頭的回火處理工藝為580~630℃，保溫60分鍾後空冷。

(1)萝莉社在线免费观看加熱設備的拉伸樣品分別取彎管直管段、左過渡區外弧側、右過渡區外弧側、內弧側、外弧側和中性區管體的拉伸樣品(縱向和橫向)。橫向拉伸樣品用於直管段和彎曲段的焊接接頭。

(2)衝擊樣品分別取自直管段焊縫和熱影響區、左過渡區外弧側管體、右過渡區外弧側管體、內弧側管體、外弧側管體、彎曲段焊縫和熱影響區、中性區管體等。衝擊試樣為lomm×lomm×55mm55mm。
